Kalibrier-System CS3 Standard
| Katalognummer: | 504768V001 |

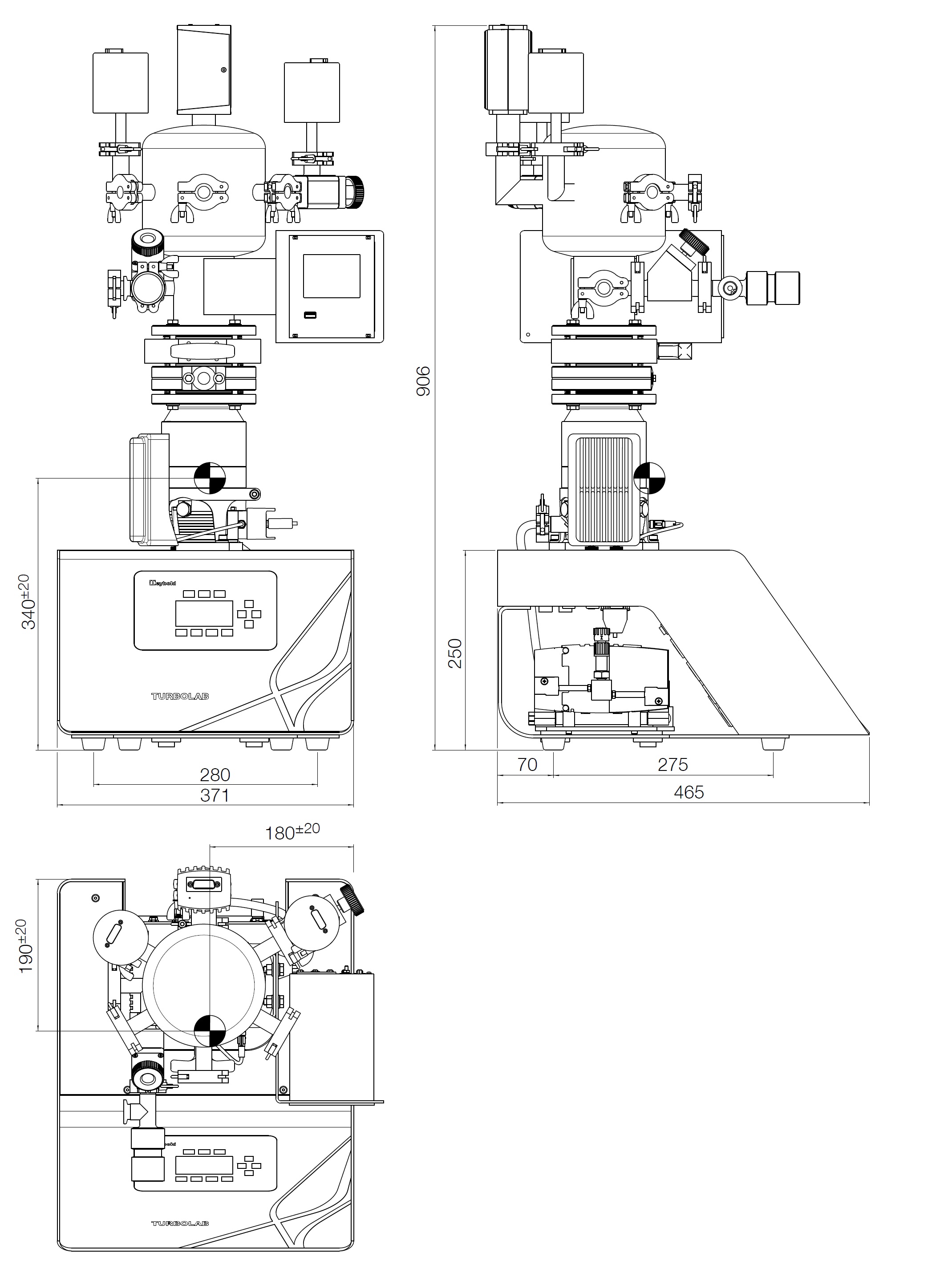

| Abmessungen B/T/H: | 405 mm / 465 mm / 900 mm |
| Druckmessbereich: | 1.000 - 1 x 10-6 mbar |
| Elektrischer Anschluss: | 110 V / 230 V, ± 10% (50/60 Hz) |
| Gaseinlass (manuell): | 5 × 10-6 - 1.000 mbar × l/s |
| Gewicht ca.: | 37 kg (mit Messtechnik) |
| Kalibrieranschlüsse: | 3 x DN 16 ISO-KF |
| Kalibrierbereich: | 1.000 - 1 × 10-3 mbar |
Kalibrier-System CS3 Standard
CS3 Standard mit DAkkS-Kalibrierung
Kompaktes Kalibriersystem zum Überprüfen und Kalibrieren von Vakuum-Messgeräten im Bereich von 1.000 bis 1 x 10-3 mbar.

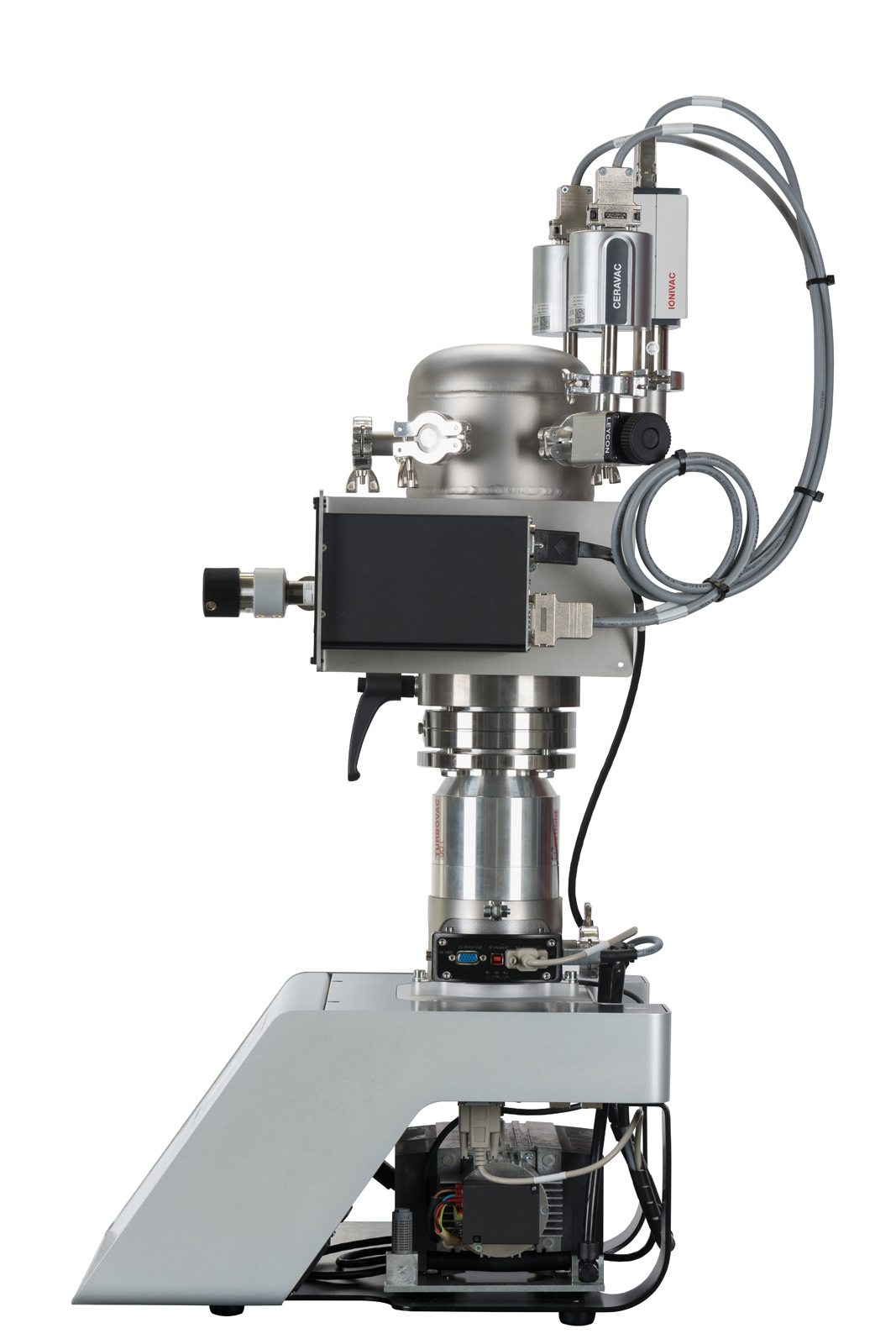

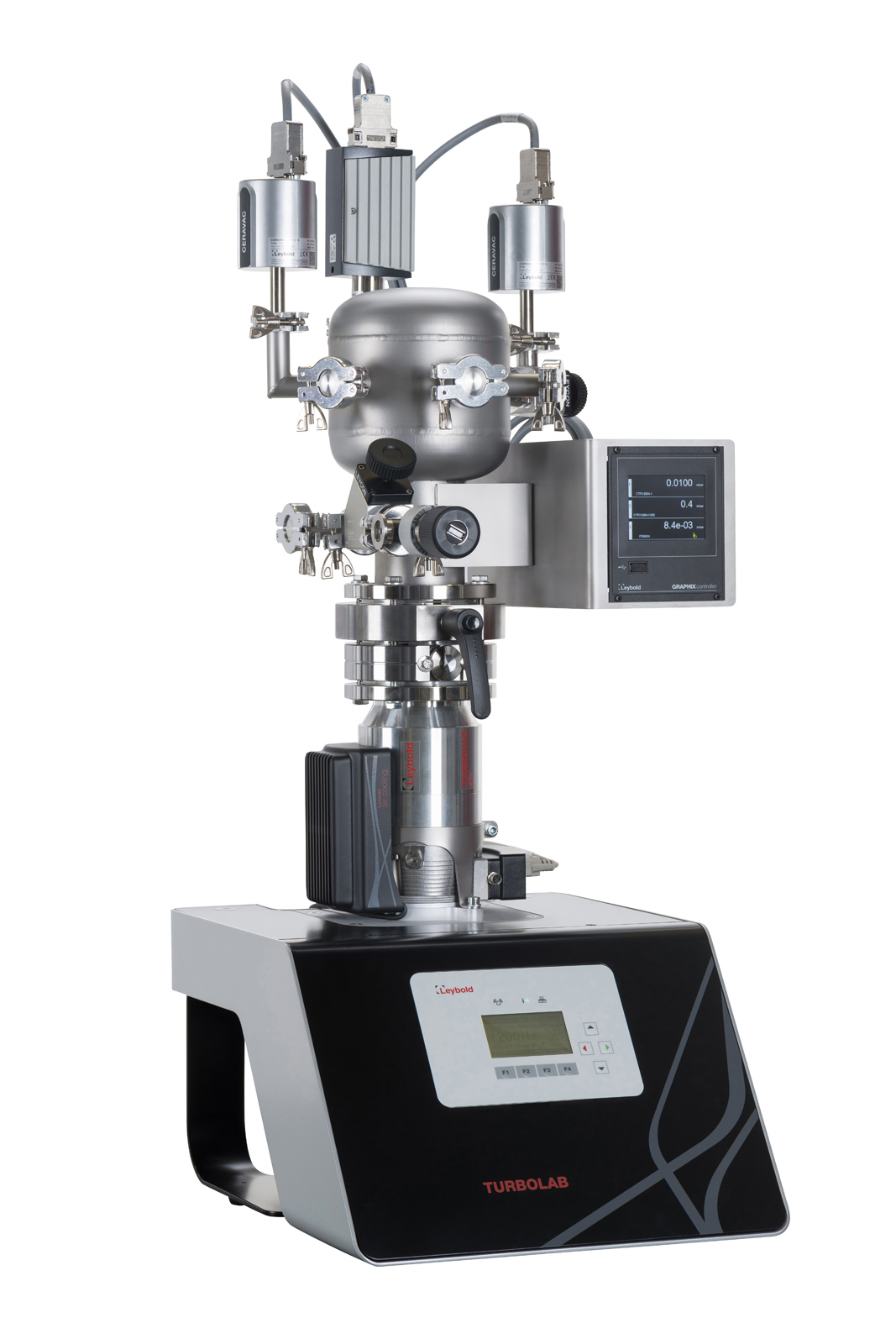

Das Basissystem des CS3 Standard besteht im Wesentlichen aus einer Edelstahl-Kalibrierkammer (Auslegung nach DIN 28 418 bzw. ISO/DIS 3567/68) mit drei Kalibrieranschlüssen, einem trockenverdichtenden Turbomolekularpumpstand TURBOLAB 90, einem manuellen Gaseinlass mit Dosierventil, einem Hochvakuum-Schmetterlingsventil für die Drosselung des Saugvermögens bzw. zum Absperren des Pumpsystems und einer IONIVAC ITR90 Messröhre zur Anzeige des kompletten Druckmessbereichs.

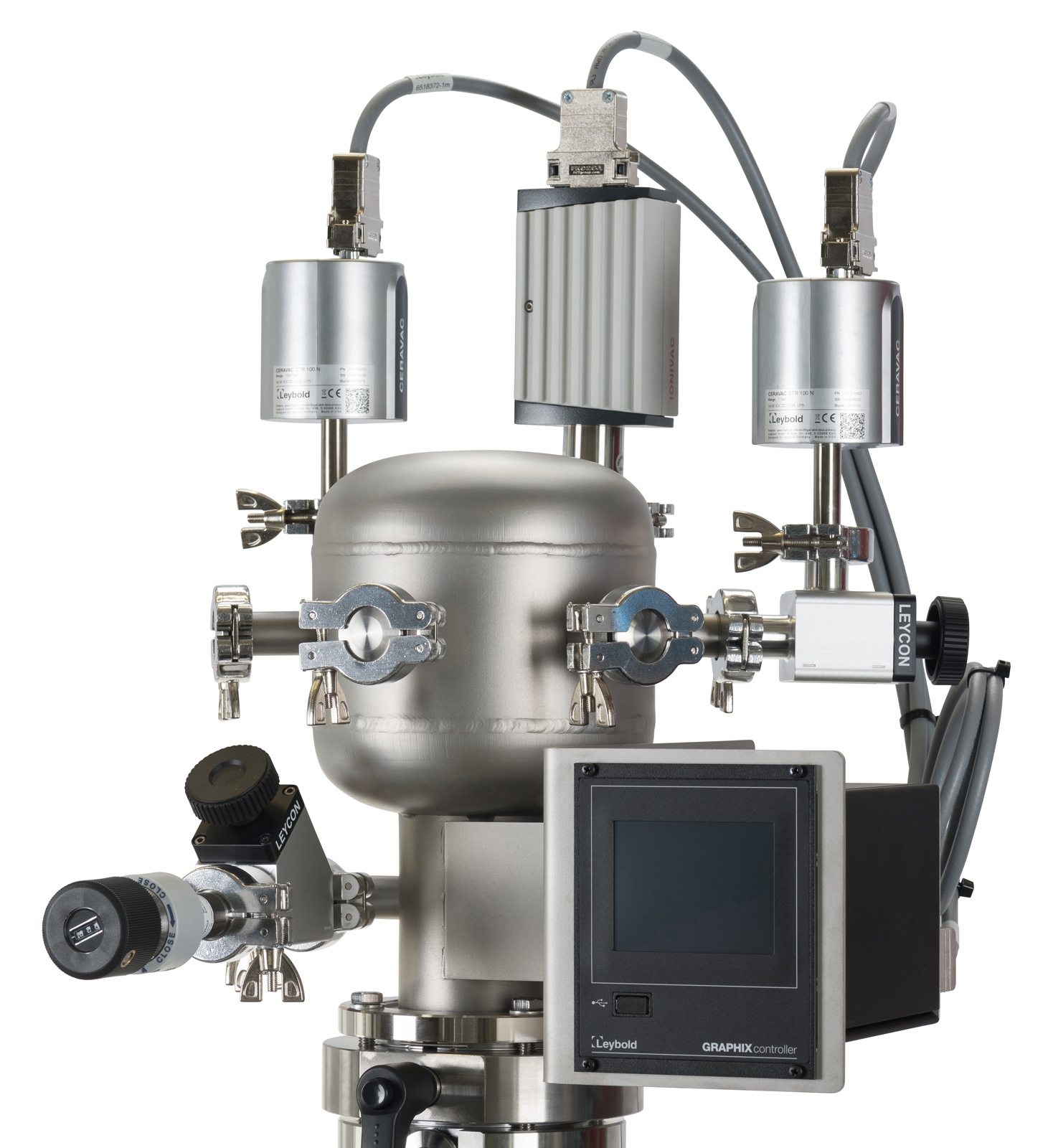

Zusätzlich zum Basissystem, verfügt der CS3 Standard über zwei Referenzdruck-Transmitter CERAVAC CTR100N (1 x 1Torr, 1 x 1.000Torr) und ein Anzeigegerät GRAPHIX THREE, die gemeinsam mit den entsprechenden Anschlusskabeln, nach DAkkS-Regeln, kalibriert sind.
Die Kalibrierung bei niedrigeren Drücken (10-3 bis 2 × 10-1 mbar-Bereich) kann dynamisch erfolgen, d.h. der eingelassene und der abgepumpte Gasstrom befinden sich in einem dynamischen Gleichgewicht. Bei höheren Drücken (bis zu Atmosphärendruck) muss die Kalibrierung statisch erfolgen, d.h. die Kalibrierkammer wird abgesperrt und solange Gas eingelassen, bis der gewünschte Druckwert erreicht ist. Dabei erfordert das statische Kalibrieren eine geringe Entgasungsrate, was durch eine saubere Vakuumkammer und eine ausreichend lange Pumpzeit erreicht wird.
Weitere Varianten des CS3, z.B. mit anderen Referenzdruckbereichen oder einer Drehschieberpumpe zum dynamischen Kalibrieren über den gesamten Druckbereich, sind auf Anfrage erhältlich.
Vorteile für den Anwender
- Kalibrierung für Vakuum-Messgeräte und Messsysteme aller Fabrikate möglich.
- Ausführung nach DIN 28 418 bzw. ISO/DIS 3567
- Transfer-Standards mit PTB-, DAkkS- oder Werks-Zertifikat
- Einfachere DIN/ISO 9000 Zulassung
- Zuverlässiges, reproduzierbares Messen
- Kohlenwasserstofffreies Messsystem durch Einsatz trockener Vakuumpumpen
- Schnelle Einsatz-Bereitschaft
- Einfache Bedienung
