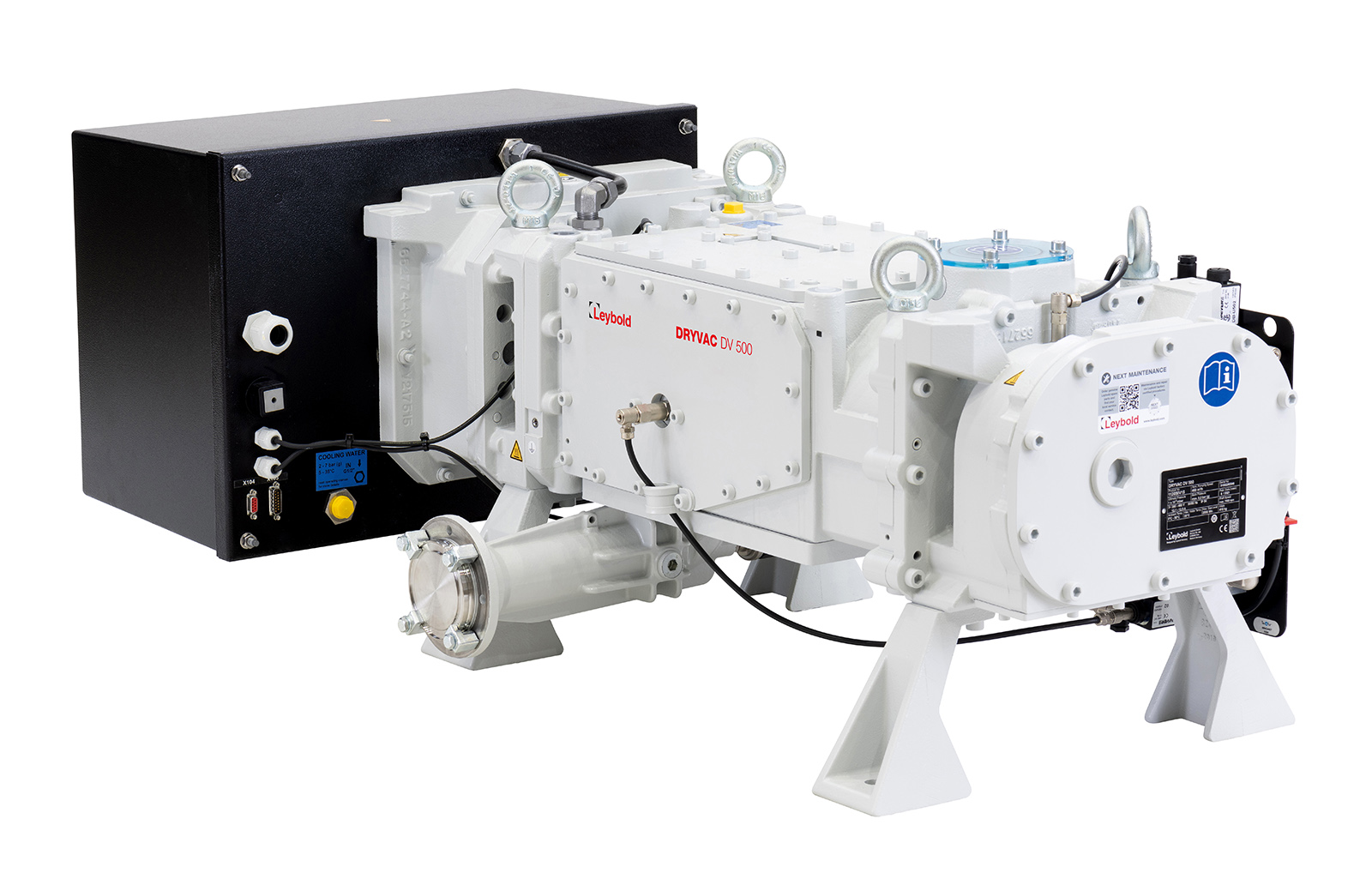

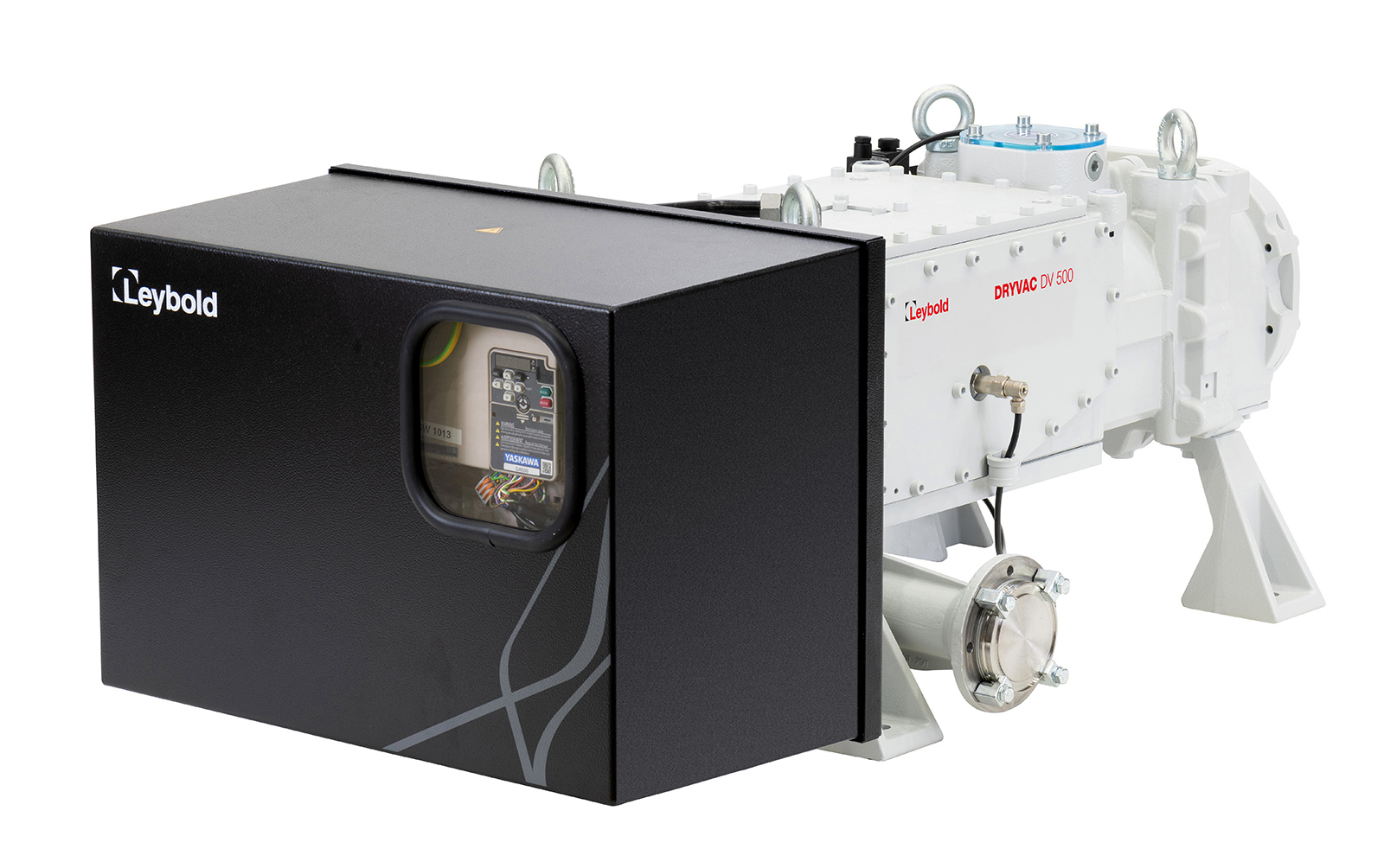

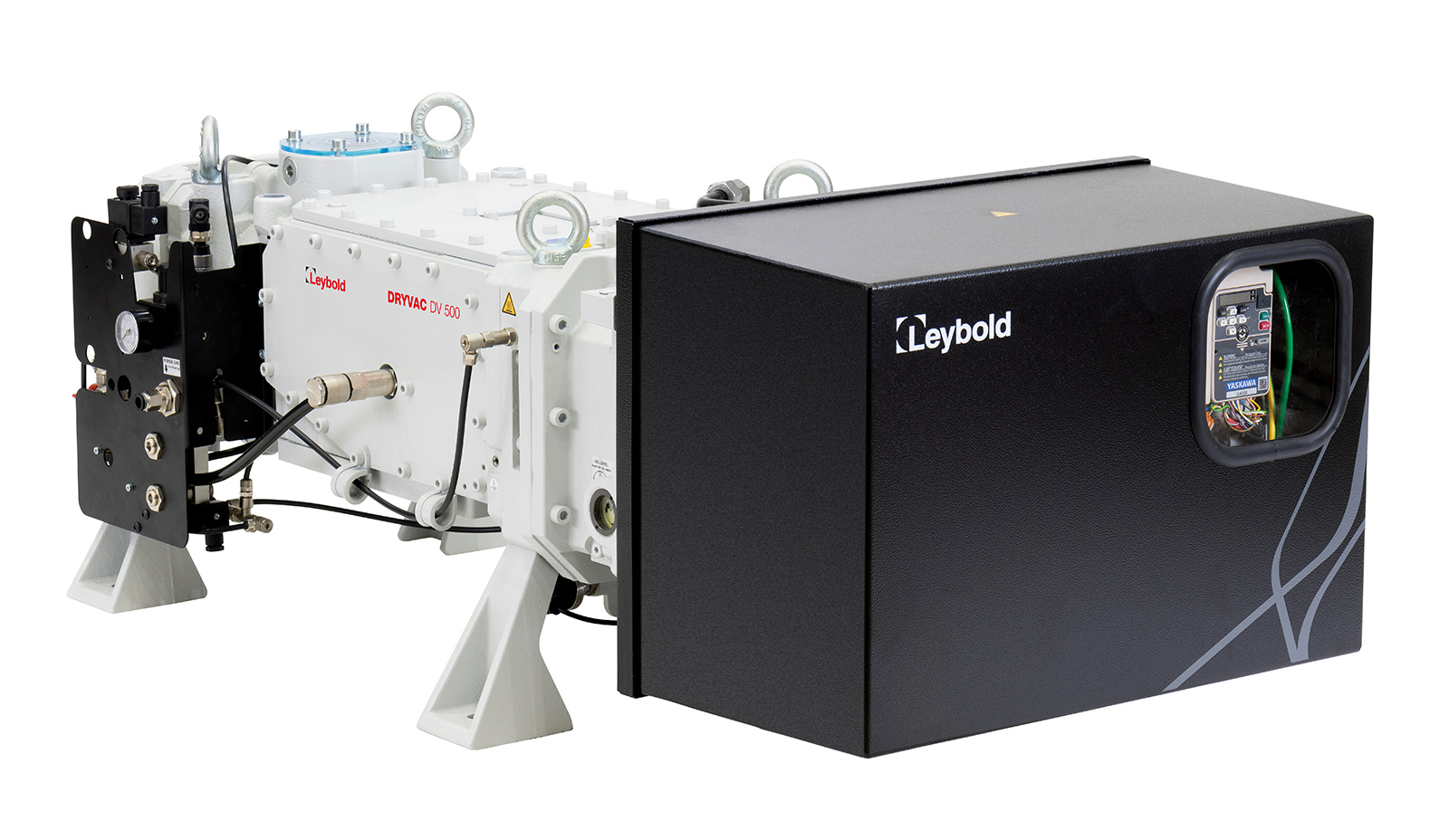

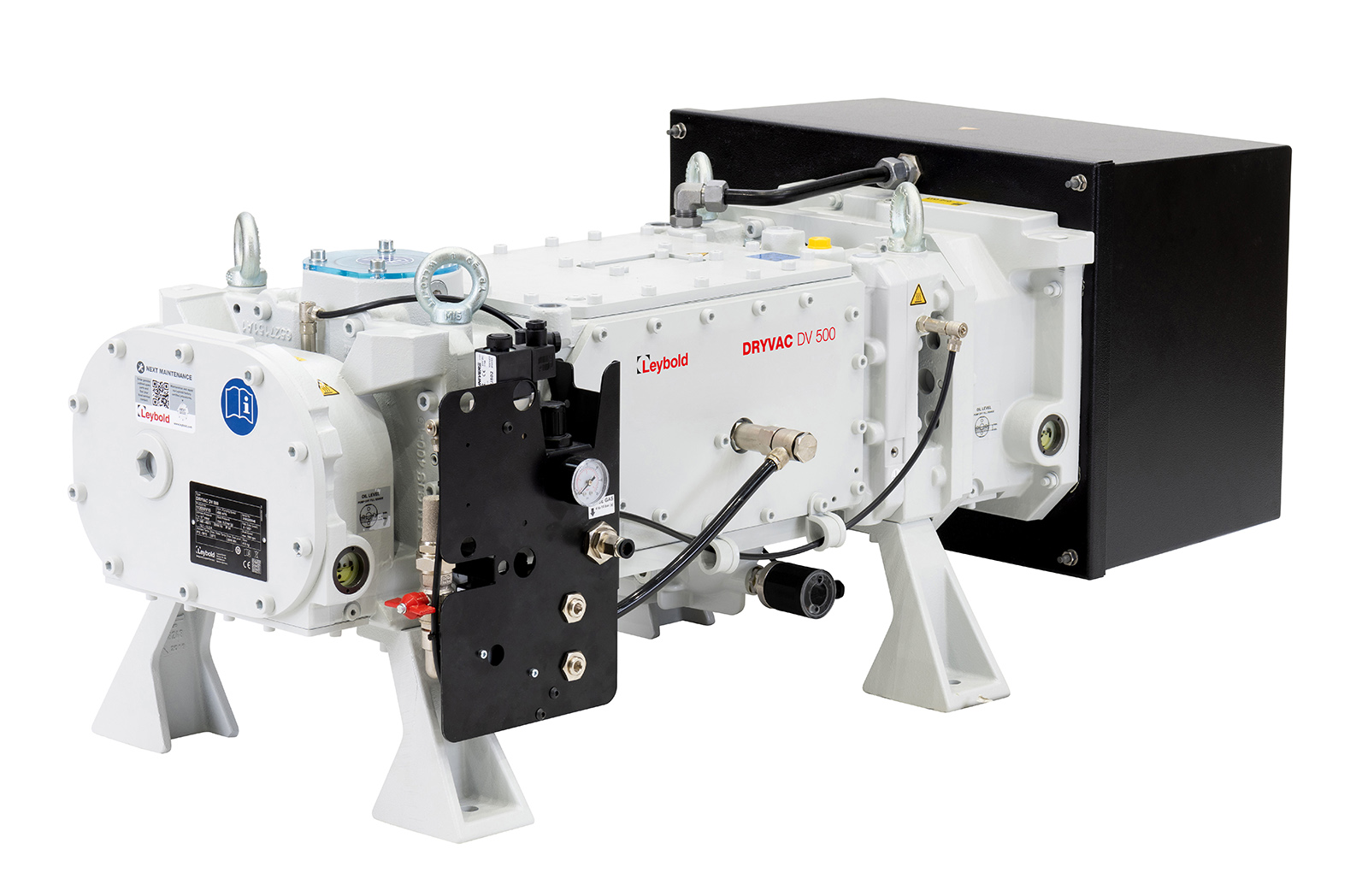

DRYVAC DV 500

Anschlussflansch Saugseite: DN 63 ISO-K
Enddruck: < 0.01 mbar
Saugvermögen: 460 m3/h
Bitte anmelden um Preise zu sehen.

Spannung:

DRYVAC DV 500

DRYVAC DV 500 380-480V , 50/60Hz

Trocken verdichtende Schrauben-Vakuumpumpe



Merkmale:

  • Hermetisch dichte Schraubenvakuumpumpe mit integriertem Frequenzumrichter
  • Einfache mechanische und elektrische Integration
  • Integrierte Schutzfunktionen durch Temperatur-, Abgasdruck- und Stromverbrauchsüberwachung
  • Geringer Platzbedarf durch kompakte Bauweise
  • Geringer Energieverbrauch durch optimierte Rotorgeometrie und innovatives Motordesign mit Effizienzklasse IE3
  • Unempfindlich gegen Staub
  • Hohes Saugvermögen auch bei hohen Ansaugdrücken



Technische Daten:

  • Nennsaugvermögen: 500 m3/h

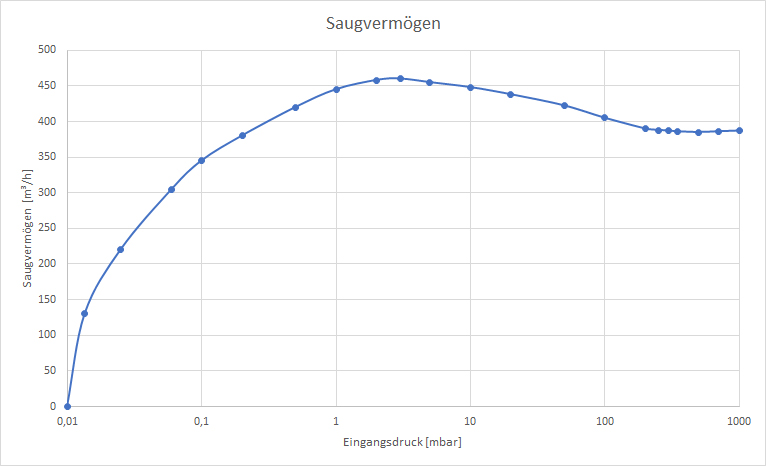

  • Max. effektives Saugvermögen: 460 m3/h
  • Enddruck (ohne Spülung): 1 x 10-2 mbar
  • Integrale Leckrate: 1 x 10-4 mbar l/s
  • Gewicht: ca. 490 kg
  • Geräuschpegel bei Enddruck mit Schalldämpfer oder angeschlossener starrer Abgasleitung: 65 dB(A)
  • Anschlussflansch, saugseitig: DN 63 ISO K
  • Anschlussflansch, ausgangsseitig: DN 63 ISO K
  • Elektrischer Anschluss: 380-460 V / 50/60 Hz
  • Elektrische Nennleistung: 11 kW
  • Elektrische Leistungsaufnahme bei p < 5 mbar: 4,4 kW
  • Abmessungen der Pumpe [mm]: 1240 x 612 x 478
  • Kühlung: Wasser
  • Kühlwasserverbrauch, nominal: max. 8 l/min
  • Wasserdruck min/max: 2/7 bar (Überdruck)
  • Kühlwassereintrittstemperatur: 5 - 35 °C
  • Wellenspülgas (immer): 6 SLM
  • Spülgasversorgungsdruck: 4 - 16 bar (Überdruck)
  • Ölfüllung Motor-/Getriebeseite: 1,0 l (Esteröl)
  • Zulässige Umgebungstemperatur: 5 - 50 °C
  • Schutzart EN 60529: IP54



Überwachung:

  • Druckschalter auf der Abgasseite (1,2 bar abs.)
  • Temperatur Pumpengehäuse
  • Temperatur Motor
  • Strombegrenzung durch Frequenzumrichter



Ausstattung:

  • Integrierter Frequenzumrichter
  • Elektropneumatisches Gasballastventil 24 VDC
  • Spülgasventil 24 VDC



Medienversorgung:

  • Elektrische Versorgung: Klemmbrett
  • Kommunikation: E/A 15 subD , RS485 9 subD
  • Kühlwasserversorgung: 2 x G 1/2 Zoll. (Buchse)
  • Spülgasanschluss: D10-Steckverbindung



Mitgelieferte Ausrüstung:

  • DRYVAC in der Ausführung wie oben beschrieben
  • Betriebsmedium (bereits eingefüllt)



Zubehör (separat erhältlich):

  • 119002 Schalldämpfer
  • 112003A14 Federbelastetes Scheibenrückschlagventil 63 ISO K
  • 112003A03 Roots-Adapter für WS(U) 501/WH 700
  • 112003A04 Roots-Adapter für WS(U) 1001
  • 112003A05 Roots-Adapter für WS(U) 2001
  • 112003A07 Roots-Adapter WH 2500 auf DV 500
  • 112003A10 Roots-Adapter WH 4400/7000 auf DV 500
